矿山支护设备全解析：从锚杆到U型钢支架，矿井安全的"隐形骨架"

在煤矿、金属矿、隧道与地下工程的施工中，有一套设备几乎从不被外界看见，却决定了整个工程能否安全推进——这就是矿山支护设备。它承担着控制围岩变形、防止顶板冒落、维持巷道断面稳定的核心任务。可以说，没有可靠的支护体系，再先进的采掘设备也无法发挥作用。本文结合行业实际，系统梳理矿山支护设备的主要品类、选型逻辑、质量检测要点与采购注意事项，为矿山企业、工程承包商与采购负责人提供一份实用的参考。

一、矿山支护设备到底是什么？它在井下扮演什么角色

矿山支护设备是一个统称，涵盖用于支撑、加固、封闭地下巷道与采场的各类材料与构件。按作用机理，通常可分为三大类：

• 主动支护：以锚杆、锚索为代表，通过深入围岩内部施加预应力，把松散岩体"缝合"成整体，让围岩自己承担荷载。
• 被动支护：以U型钢支架、工字钢支架、单体液压支柱为代表，在围岩发生变形后才开始受力，属于外部支撑。
• 表面防护与辅助材料：包括矿用托盘、W钢带、金属网片、喷射混凝土、注浆材料等，负责把点状支护扩展为面状支护，防止岩块掉落。

井下地压环境极其复杂，单一的支护方式往往难以应对。因此现代矿井普遍采用"锚杆+锚索+W钢带+金属网片+喷浆"的联合支护方案，在动压巷道、大断面硐室、断层破碎带等特殊地段，还会叠加U型钢支架形成"锚架联合"结构。了解这套组合逻辑，是理解矿山支护设备价值的第一步。

二、主流矿山支护设备分类与适用场景

1. 锚杆类：支护体系的主力军

锚杆是使用量最大的矿用支护材料之一，按结构与锚固方式可分为多个品种：

• 树脂锚杆：配合树脂锚固剂使用，通过化学粘结实现快速锚固，承载快、锚固力大，是目前煤巷与岩巷的主力杆体，常用直径18mm、20mm、22mm，长度1.6m～2.6m。
• 中空锚杆：杆体中心带有通孔，可兼作注浆通道，适用于破碎围岩、裂隙发育地层，注浆后能显著提高锚固范围内的岩体强度，在隧道与软岩巷道中表现突出。
• 管缝式锚杆：利用钢管弹性变形产生的径向摩擦力锚固，安装便捷，适合服务期较短的工程。
• 自钻式锚杆：钻杆与锚杆一体化，钻进、注浆、锚固一次完成，特别适合易塌孔、成孔困难的松散地层。
• 玻璃钢锚杆：具备可切割特性，多用于采煤工作面回采侧，避免采煤机切割金属杆体造成设备损伤。

选择哪种锚杆，核心取决于围岩强度、服务年限与施工条件。找一家工艺稳定的锚杆厂家，比单纯比价更重要——杆体的螺纹精度、屈服强度、托盘匹配度，都会直接影响锚固效果。

2. 锚索：深部加固的"定海神针"

锚索由多股钢绞线、锚具、托板组成，长度通常远大于锚杆，可深入稳定岩层数米至十几米，形成深层悬吊与加固。在大跨度硐室、采场顶板、高应力巷道中，锚索几乎是不可替代的支护手段。常见规格包括1×7结构的15.24mm、17.8mm、21.6mm钢绞线，配套张拉设备施加预紧力。

不少采购人员关心锚索价格，实际上它由多重因素决定：钢绞线直径与材质等级、单根长度、是否镀锌或涂塑防腐、锚具与托板的配套形式、采购批量、当期钢材市场行情以及运输距离。因此，脱离技术参数谈单价意义不大，合理的做法是先定规格再比价，并要求供方提供材质证明与检测报告。

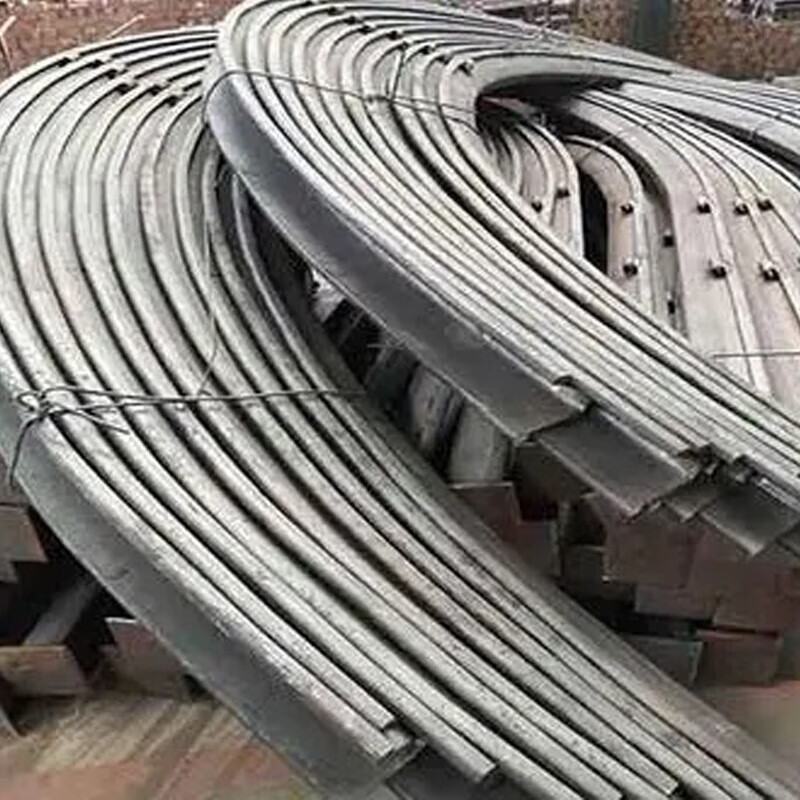

3. U型钢支架：应对大变形的可缩性支撑

U型钢支架由U型钢梁、卡缆、连接件组成，通过卡缆的滑动实现"可缩性"，在围岩来压时允许一定变形而不破坏，从而释放部分地压能量。它是软岩巷道、深部高应力巷道、采动影响区的主力被动支护形式。常用型号有25U、29U、36U等，按断面形状又可分为直墙半圆拱、马蹄形、圆形等多种规格。

选型时应关注钢材的材质均匀性、成型精度与卡缆的锁紧性能。支架与围岩之间还需配合背板、金属网片进行填实，避免出现空顶空帮，否则再好的支架也难以发挥作用。

4. 矿用托盘、W钢带与金属网片：把"点"连成"面"

这三类材料常被统称为矿用支护材料中的"配套件"，但作用绝不可小觑：

• 矿用托盘：直接与锚杆尾部配合，将锚杆的集中拉力分散到更大面积的岩面上。常见形式有蝶形托盘、平板托盘、碗形托盘，蝶形托盘的弹性变形能力更强，适应围岩变形。
• W钢带：断面呈W形的冷弯型钢，纵向铺设于巷道顶板，把多根锚杆连接成整体，显著提升护表面积与整体承载能力，是大断面巷道联合支护的关键构件。
• 金属网片：包括焊接钢筋网、菱形编织网、经纬网等，用于防止碎块掉落，并为喷浆层提供附着骨架。网孔尺寸与丝径需依据围岩破碎程度确定。

5. 喷射混凝土与注浆材料

喷射混凝土通过封闭围岩表面，防止风化与碎胀，同时与锚杆、网片共同形成"锚喷网"支护结构。注浆材料则用于充填裂隙、加固破碎带，与中空锚杆配合使用时效果尤为显著。这两类材料属于矿山支护设备体系中不可或缺的补充环节。

三、选型要点：地质条件决定支护方案

支护方案没有放之四海而皆准的模板，选型时需要综合评估以下因素：

• 围岩性质：岩石单轴抗压强度、节理裂隙发育程度、是否遇水软化。
• 巷道埋深与地应力水平：深部巷道地压大，往往需要高强锚杆配合锚索与可缩性支架。
• 巷道断面尺寸与服务年限：断面越大、服务时间越长，支护强度要求越高。
• 采动影响：受回采超前压力影响的巷道，应优先考虑让压与可缩结构。
• 施工条件：掘进速度、设备配套、作业空间都会影响支护形式的可实施性。

实践中最常见的误区是"一张图纸用到底"。同一矿井不同地段的地质条件差异可能很大，建议由技术部门结合现场监测数据动态调整支护参数，而非简单复制邻近巷道方案。

四、质量控制与检测：支护材料的"体检"环节

支护材料的质量直接关系井下人员的生命安全，正规制造企业通常会在以下环节设置检测关口：

• 原材料入厂检验：对钢材进行光谱分析，确认化学成分与牌号符合要求。
• 力学性能测试：包括抗拉强度、屈服强度、延伸率、冲击韧性等指标。
• 尺寸与外观检查：螺纹精度、杆体直线度、托盘厚度与平面度、钢带波高公差。
• 锚固力拉拔试验：模拟井下工况，验证锚杆与锚固剂的配合性能。
• 防腐性能测试：对镀锌、涂塑产品进行盐雾试验，评估耐蚀能力。

采购时索取第三方检测报告、材质单与出厂合格证，是规避风险的有效手段。尤其是锚索、锚具这类承受高预应力的产品，一旦存在隐性缺陷，后果难以承受。

五、加工定制与采购建议

矿山支护设备的规格往往因矿而异，标准化产品难以完全覆盖需求，因此加工定制能力成为衡量供应商实力的重要指标。常见的定制内容包括锚杆长度与螺纹规格、托盘尺寸与角度、钢带长度与冲孔间距、U型钢支架的断面形状与搭接方式等。

河北是我国重要的钢铁与金属制品产业集聚区，钢材供应充足、加工配套完善，形成了较为成熟的矿用支护材料产业链。以邯郸及周边地区为代表的河北锚杆厂家，在原材料采购、成型加工、热处理与物流成本上具备一定优势，能够较快响应周边矿区及全国客户的订单需求。

在筛选供应商时，建议从以下几个维度综合评估：

• 是否具备完整的生产资质与产品检测能力；
• 是否有同类地质条件下的供货案例；
• 交货周期与库存周转能力是否匹配工程进度；
• 能否提供技术选型支持与现场指导；
• 售后响应机制是否清晰、可追溯。

六、安装施工中的常见注意事项

再好的支护设备，如果安装不到位，效果也会大打折扣。以下几点在施工中容易被忽视：

• 钻孔孔径、孔深与锚杆规格应严格匹配，孔深不足会直接影响锚固长度。
• 树脂锚固剂搅拌时间与等待固化时间需按产品说明执行，过短或过长都会降低锚固力。
• 锚杆预紧扭矩应达到设计要求，托盘需与岩面贴紧，不得出现松动或悬挂。
• 锚索张拉应分次进行，避免一次性加载导致钢绞线损伤或锚具滑移。
• U型钢支架的卡缆扭矩需按规程紧固，并定期复紧，防止松动失效。
• 金属网片搭接长度要满足规范，连接牢固，避免出现漏网区域。

七、常见问题解答

问：锚杆和锚索可以互相替代吗？
答：不能。锚杆主要解决浅部围岩的加固问题，锚索则负责深层悬吊与加固。二者作用机理与适用深度不同，通常配合使用而非相互替代。

问：U型钢支架的可缩性会不会降低支护强度？
答：可缩性设计是在高应力条件下主动释放部分变形能量，避免支架被压坏失效。在软岩与深部巷道中，可缩性反而提升了整体支护的可靠性与寿命。

问：采购矿用托盘、W钢带这类配套件，需要注意什么？
答：重点看材质厚度是否达标、成型工艺是否稳定、与锚杆的规格是否配套。部分低价产品通过减薄材料降低成本，会明显削弱分散荷载的能力。

问：不同矿区的支护方案能通用吗？
答：只能作为参考。地质条件、地应力环境、断面尺寸、服务年限都会影响支护参数，建议结合现场实测数据单独设计。

八、结语

矿山支护设备虽然不直接产出矿石，却是整个采矿系统安全运行的基础保障。从一根树脂锚杆、一片矿用托盘，到一套U型钢支架、一卷W钢带，每一个环节的选型、制造与安装质量，最终都会反映在巷道的稳定性与作业人员的安危上。

对于矿山企业而言，选择技术扎实、检测规范、能够提供定制加工的支护材料供应商，配合科学的支护设计与规范的现场施工，才是控制成本与保障安全的平衡之道。鸿钰矿山支护专注于矿用支护材料的制造与供应，可根据不同矿区条件提供锚杆、锚索、U型钢支架、矿用托盘、金属网片、W钢带等产品的加工定制与技术支持，欢迎有需求的单位进一步沟通交流。
